equipo de medida de la vía de 1600m m 1676m m, material de la aleación del indicador de pista de Digitaces

Introducción de 600m m, 750m m, 762m m, 900m m, 1000m m, 1067m m, 1435m m 1520m m, 1600m m, indicador de pista digital de 1676m m

La regla del indicador es un instrumento de medida especial usado para medir el indicador entre los dos carriles de acero de la línea ferroviaria. La característica del indicador del carril es que la barra de la regla está compuesta de una barra de madera de la regla y de una barra de la regla del metal a través de un mecanismo plegable, y las dos reglas forman una regla compuesta de la barra.

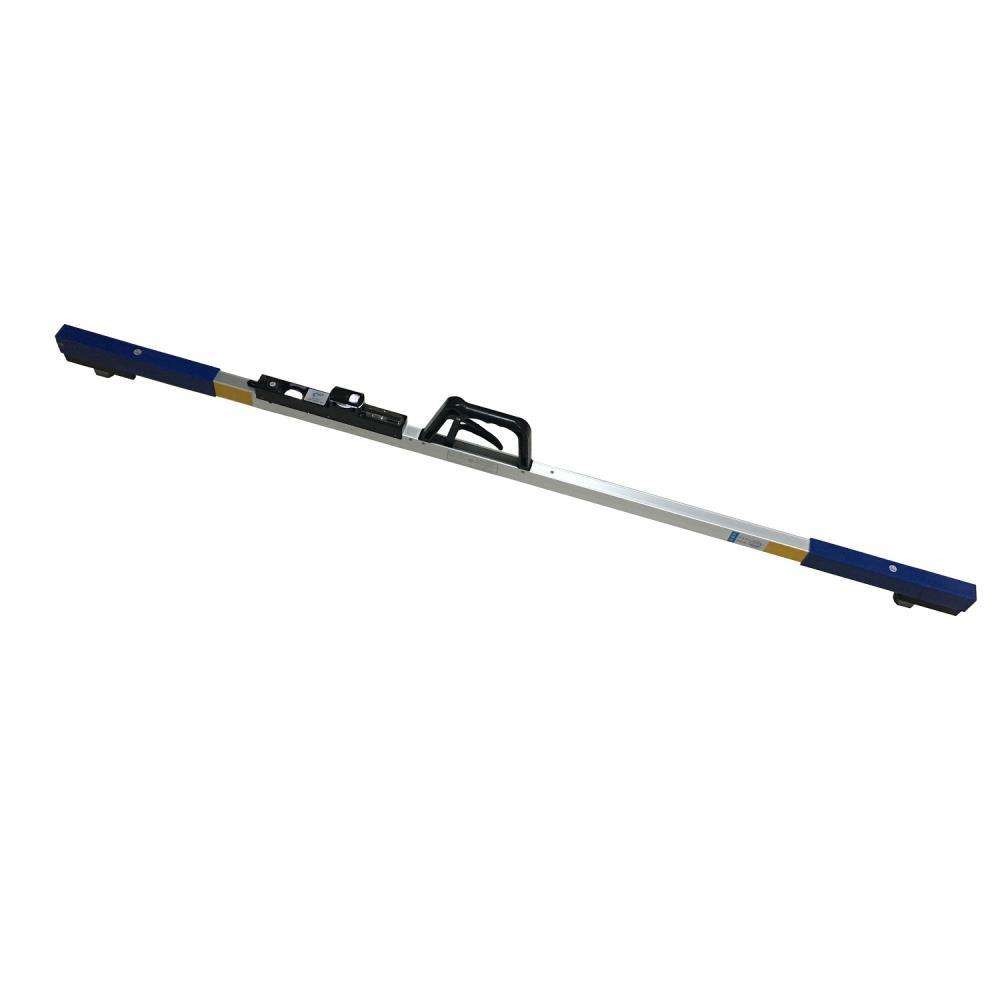

La regla del indicador es un dispositivo de detección de la pista del estrecho-indicador. Su estructura consiste en un cuerpo de la regla, una regla de la escala y un marco libre en el cuerpo de la regla. El cuerpo de la regla es una estructura a dos caras del perfil, en la forma de un tubo cuadrado. Amplía exterior, y hay una ranura en el lado interno del borde externo. Inserte la escala de acero inoxidable en la ranura, y después fíjela con un perno en el extremo. Hay un marco libre en el medio del cuerpo de la escala. Hay pernos del ajuste fijados en la placa lateral, la placa cruzada y la cabeza de medición están instaladas en el extremo del cuerpo de la regla, y la regla entera del indicador tiene una estructura T-formada.

Propiedad de 600m m, 750m m, 762m m, 900m m, 1000m m, 1067m m, 1435mm1520m m, 1600m m, indicador de pista digital de 1676m m

La función del indicador
En términos de método de la puesta en práctica de la medida del indicador del indicador, las funciones del indicador del indicador se dividen en dos porciones: uno es la medida lateral de la longitud, incluyendo el indicador, el intervalo de la inspección y la distancia trasera del guardia. Se correlacionan estos tres parámetros y mutuamente restrictivo. Según el método de la transmisión del valor actual, el error de medida aumenta gradualmente del indicador al intervalo de la inspección, y entonces a la distancia del guardia trasero; el segundo es la medida vertical de la altura, incluyendo horizontal y el alto estupendo, como los parámetros geométricos estáticos de la línea, los dos son esencialmente diferentes en el significado, el horizontal pertenece a la categoría de la tolerancia geométrica (equivalente al paralelismo o a la inclinación), y la superelevación pertenece a la categoría de tolerancia dimensional (con la pre-medida entre los dos carriles de la línea). Se relaciona con la diferencia de la altura). Para la regla del indicador, no se distingue del principio de medida y del método de la medida. Se cree generalmente que el nivel refiere a la pequeña superelevación (superelevación cero incluyendo), y los términos de los dos se utilizan a veces alternativamente. Esto es porque en la línea medida, la línea sección recta se centra principalmente en el nivel, y la sección de la curva se centra principalmente en la superelevación, y es observada por la misma unidad de medición con el mismo instrumento de medida, que crea la ilusión de la unidad (o de la repetición) de la terminología.
La importancia del indicador
El indicador, el nivel y la superelevación son los parámetros geométricos básicos de líneas ferroviarias, y sus pros - y - contra se relacionan directamente con la seguridad corriente de trenes ferroviarios. Como instrumento de medida ferrocarril-específico importante que proporcione una base técnica directa para la línea mantenimiento y construcción, la regla ferroviaria del indicador se utiliza principalmente para la medida estática de estos parámetros geométricos. Los resultados ultraaltos de la medida realizan indirectamente la medida de la distorsión (conocida comúnmente como “hoyo del triángulo”) [1].
Con la mejora de los requisitos técnicos de líneas ferroviarias, acelere especialmente la reconstrucción de líneas existentes y la aceleración continua del proceso de la construcción de las líneas dedicadas del pasajero, para asegurar los requisitos técnicos estables y altos del indicador del indicador y la calidad diaria de la verificación del indicador del indicador, fortalece el indicador que es cada vez más necesario manejar el uso diario de la regla.
Adaptabilidad ambiental del indicador de pista
Las condiciones de trabajo del indicador del indicador son muy malas. Para cumplir los requisitos del uso, los problemas siguientes se deben también prestar la atención en al diseño del indicador del indicador: (1) los indicadores del indicador del grado 0 y 1 deben ocuparse del indicador, del intervalo de la inspección y de la distancia trasera del guardia. El valor de la exhibición se compensa y se corrige automáticamente según la temperatura ambiente real; (2) la variabilidad del valor de la exhibición, la época de la exhibición, el voltaje de funcionamiento y la capacidad de la batería del indicador digital del indicador se deben adaptar a la situación real en sitio; (3) en de alta temperatura, la baja temperatura, la humedad y el calor constante, la compatibilidad electromágnetica, la lluvia y otras condiciones normales deben poder trabajar normalmente; (4) puede soportar condiciones adversas anormales tales como descenso, vibración; (5) se asegura de que bajo condiciones de trabajo de intercambio frecuentes, la estructura del indicador y el funcionamiento de la medida sean guardarla constantemente. Estos requisitos, es necesario hacer requisitos claros en los estándares relevantes. En cuanto a otros requisitos especiales de usuarios específicos, pueden ser estados de acuerdo en la compra y el contrato de venta.
Mantenimiento diario y mantenimiento del indicador del indicador
Además del mantenimiento normal, los 4 puntos siguientes se deben prestar la especial atención a.
(1) después de que el calibrador del indicador del indicador con el indicador del dial termine el trabajo de la calibración, la punta de prueba movible del indicador se debe ajustar a la posición apropiada, y la punta de prueba del indicador del dial debe ser lanzada totalmente, de modo que la primavera de balanza del indicador del dial esté totalmente en la posición. estado unstressed.
(2) después de que se termine el trabajo de la verificación, el indicador del trabajo se debe colgar verticalmente para el almacenamiento. Si el indicador se coloca horizontalmente, la deformación del uno mismo-peso debe ser considerada, y una posición razonable de la ayuda debe ser seleccionada.
(3) la opción de la posición de la ayuda. El indicador es una barra delgada, y el valor real de su longitud (1435±0.20) milímetro se utiliza. Por lo tanto, la ayuda del punto de Bezier se debe utilizar en la selección de la posición de la ayuda, es decir, la posición a=0.2203L de la ayuda. En la fórmula, a es la posición de la ayuda, milímetro; L es la longitud del indicador, milímetro.
(4) para el calibrador usando la regla del indicador digital, cuando la regla del indicador digital está desmontada para la inspección, el metro del indicador digital y la regla no será desmontado, sino se debe desmontar en conjunto para evitar la pérdida del pedazo del límite. En fin, los personales de la medida deben ejecutar estrictamente los procedimientos de la verificación en el proceso de verificación, concienzudo realizan los procedimientos de la operación, estandardizan el relleno de los récords de la verificación, y presentan correctamente el certificado de la verificación, para asegurar la transmisión exacta y confiable del valor [2].
Análisis y el corregir del estado técnico del indicador del indicador
Limitaciones de indicadores tradicionales
El índice de la exactitud del indicador mecánico tradicional del indicador es afectado y restringido por la estructura del indicador del indicador, las condiciones del uso, el nivel de la tecnología de la medida del usuario, el nivel de fabricación y otros factores, aunque el funcionamiento de la medida en la temperatura ambiente pueda cumplir los estándares relevantes y los requisitos de regulaciones técnicas metrológicas, pero bajo otras condiciones ambientales, no puede ser garantizado completamente que los requisitos relevantes todavía serán cumplidos. Actualmente, el cuerpo de aluminio de uso general de la regla (luz en el peso, conveniente para mano-llevar de una sola persona bajo condiciones de campo), porque su coeficiente linear de la extensión es muy diferente del de durmientes, es obviamente afectado por la temperatura ambiente del uso. Cuando hay una diferencia de la temperatura (20°C), la extensión y cantidad de la contracción del indicador del indicador es mayor que la cantidad de la extensión y de la contracción del durmiente (la cantidad de la extensión y de la contracción del durmiente es constante con la cantidad de la extensión y de la contracción del wheelset de la locomotora y del vehículo), de modo que el valor indicado del indicador sea lo mismo que el valor real del indicador en esta temperatura. Contrario, dando por resultado error adicional de la indicación. En áreas con las condiciones duras, el error real del indicador incluso alcanza 0.8-1m m. Este efecto parece ser menos significativo para el valor de la gestión (+4-2mm) de la línea mantenimiento en el pasado, pero para la línea actual valor de la gestión (+4-2mm) ±2mm), especialmente el valor de la gestión de la pista ballastless (±1mm), es necesario prestar bastante atención a esta influencia y a sus medidas de la eliminación. Debido a la limitación del método de la medida, de las condiciones del uso, del proceso de producción, del coste y de otros factores, el aparato de medición ultraalto del indicador del indicador puede cumplir solamente el requisito del error permisible de ±1.3mm para el estupendo-alto valor de la indicación de los diversos indicadores mecánicos del indicador actualmente. El uso y la operación irregulares del indicador del indicador (tal como colocación y lectura) es también la causa de los errores de medida grandes durante uso.
Características técnicas principales del nuevo indicador del indicador
El nacimiento del indicador del indicador digital ha abierto una nueva manera de solucionar los problemas antedichos, que se refleja principalmente en los aspectos siguientes: Primero, el nivel y la exactitud ultraalta de la medida se mejora perceptiblemente para cumplir los requisitos ultraaltos de la medida de velocidad-aumentar líneas; Elimine automáticamente el error adicional de la temperatura ambiente en la medida del indicador, y mejore la exactitud de la medida del indicador; en tercer lugar, puede realizar el reemplazo del hardware o el mantenimiento de la punta de prueba del indicador bajo desgaste normal, y mejora la vida de la eficacia y de servicio del uso del indicador del indicador.
indicador digital
Introducción
Los indicadores de Digitaces exhiben resultados de la medida en la forma digital, eliminando totalmente errores visuales y lecturas estimadas entre las líneas.
Debido a la selección manual de puntos de medición en vez de la medida continua, la falta de fiabilidad de los resultados de la medida causados por factores externos tales como contaminación del flash del carril, por petróleo, moho, y soldaduras desiguales del carril se evita.
Este producto se divide en 600 el tipo, 900 tipo, tipo 1435.
gama de temperaturas
-30°C a +60°C.
Cuando es funcionando, apenas la prensa el botón del interruptor, el instrumento exhibirá los resultados de la medida inmediatamente sin ningún entrenamiento.
El tubo digital luminescente rojo exhibe los resultados de la medida, la lectura es conveniente, los datos son claros e intuitivos
El operador puede ver claramente todos los datos de la medida de una ventana de exhibición sin el doblez encima, que es particularmente prominente cuando el instrumento se utiliza en luz ambiente baja, en la noche, en situaciones de emergencia y en túneles.
eficacia del trabajo
El indicador digital del indicador termina automáticamente la medida de todos los datos, eliminando totalmente la necesidad de doblar abajo para ajustar la rueda del grado, para alinear la posición cero de la burbuja llana, mirada en la escala ultraalta, y después para corregir la línea de la lupa al usar el indicador mecánico del indicador. El procedimiento aburrido de la operación de mirar la escala del indicador del top reduce la intensidad de trabajo del operador, acorta el tiempo de la medida, y mejora la eficacia de operación. La línea recta medida aumenta la eficacia en el 40%, la medida de la curva aumenta la eficacia en el 60%, y la medida de la curva en el túnel aumenta la eficacia en más que doble.
El estándar nacional estipula que la regla es un dispositivo fuerte de la inspección, y el período de la inspección es tres meses. Hay 11 artículos de inspección para una regla. Entre estas 11 tareas, el trabajo más largo y más laborioso se concentra principalmente en el mecanismo de marcado mecánico. Reparación y reemplazo, incluyendo el reemplazo del desgaste de la punta de prueba que excede el estándar, la marca de la escala del indicador, la marca de la rueda de la escala, el tratamiento de la lupa que se empaña, la reparación de la rotación mecánica de la rueda de la escala que es inflexible, y el ajuste de la corrección de la posición cero de la burbuja llana, etc…. Puesto que estos trabajos son causados por desgaste mecánico y la deformación, el mantenimiento y la verificación son muy difíciles. La regla digital del indicador cancela totalmente el mecanismo de medición de grabado mecánico, así que el mantenimiento y el trabajo de la verificación se reduce grandemente, y 11 tareas de la verificación se reducen a 7. actualmente, tarda solamente 5 minutos para calibrar una regla digital del indicador, y la eficacia del trabajo se mejora por tiempos del casi 40%.
Porque la regla digital del indicador cancela totalmente el mecanismo de medición de grabado mecánico. Por lo tanto, el coste de substituir partes del mecanismo de medición del retículo mecánico se elimina totalmente.

Ventajas de 600m m, 750m m, 762m m, 900m m, 1000m m, 1067m m, 1435mm1520m m, 1600m m, indicador de pista digital de 1676m m



* 1 exhibición grande de OLED: especialmente conveniente para el día afuera y la noche oscura
* operación rápida de la calibración 2: proceso simple de la medida
* batería de la capacidad grande 3: tiempo en espera largo
* 4 medidas digitales exactas: guarde la estabilidad a largo plazo
* remuneración de temperatura 5: la temperatura de trabajo es -30~+55℃
* diseño aislado 6
* interferencia Anti-electromágnetica 7
* prenda impermeable 8: podía utilizar en día lluvioso
* función del ahorro de energía 9: ninguna operación en el plazo de 15 minutos, el sistema cerrará automáticamente.
* transferencia de 10 datos de Bluetooth y función del software de MessApp (opción)
* 11On-demand modificó la fuente para requisitos particulares
* función de la lectura 12Automatic
