Estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16

Estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16
Forged Stainless Steel Plate Flange EN1092 DN150 PN16 ANSI Standard
Estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16 Estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16 Estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16 Estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16

Ampliación de imagen :  Estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Kingrail
Certificación: ISO
Número de modelo: SS304
Pago y Envío Términos:
Cantidad de orden mínima: Negociable
Precio: Negotiable

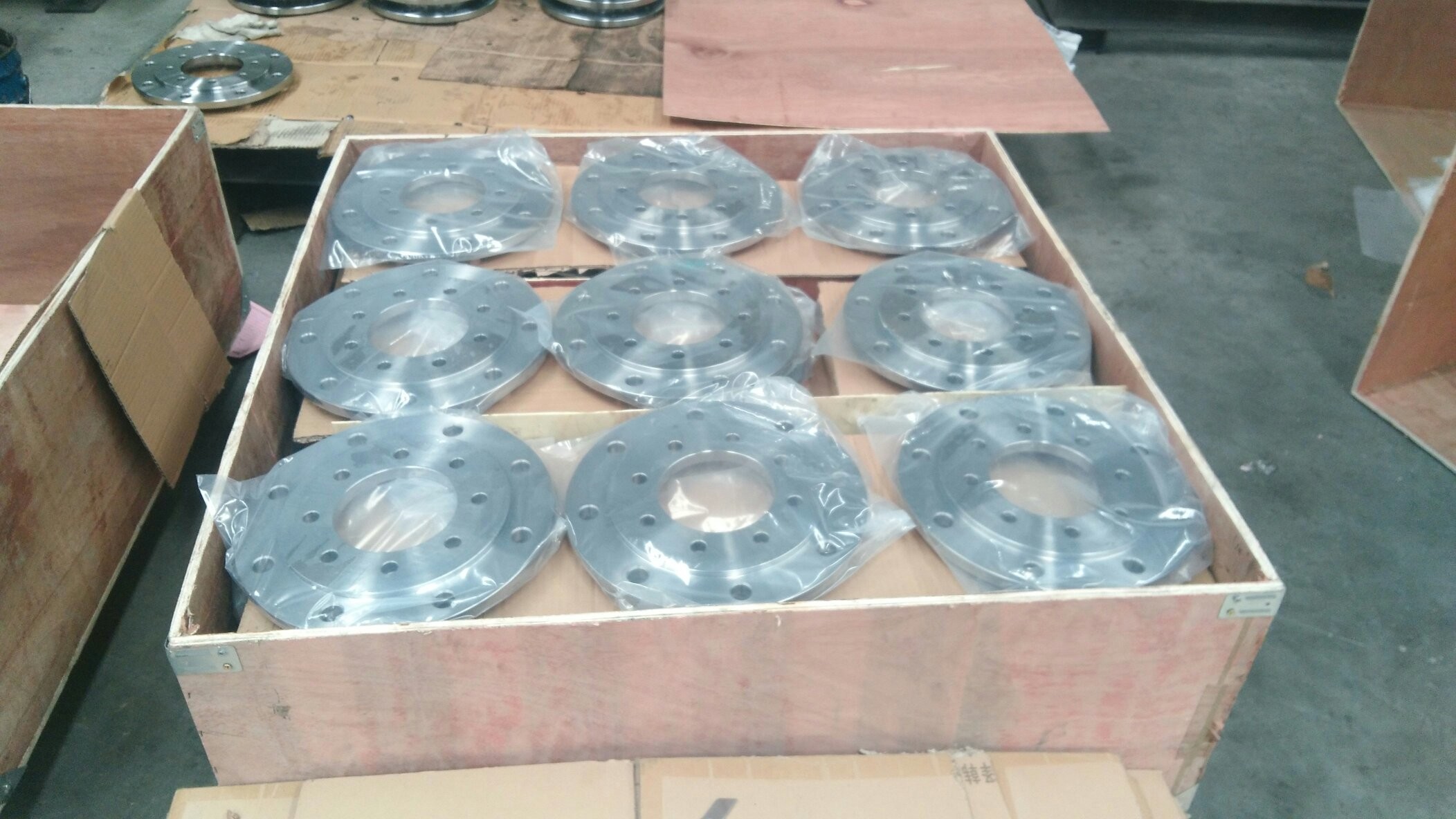

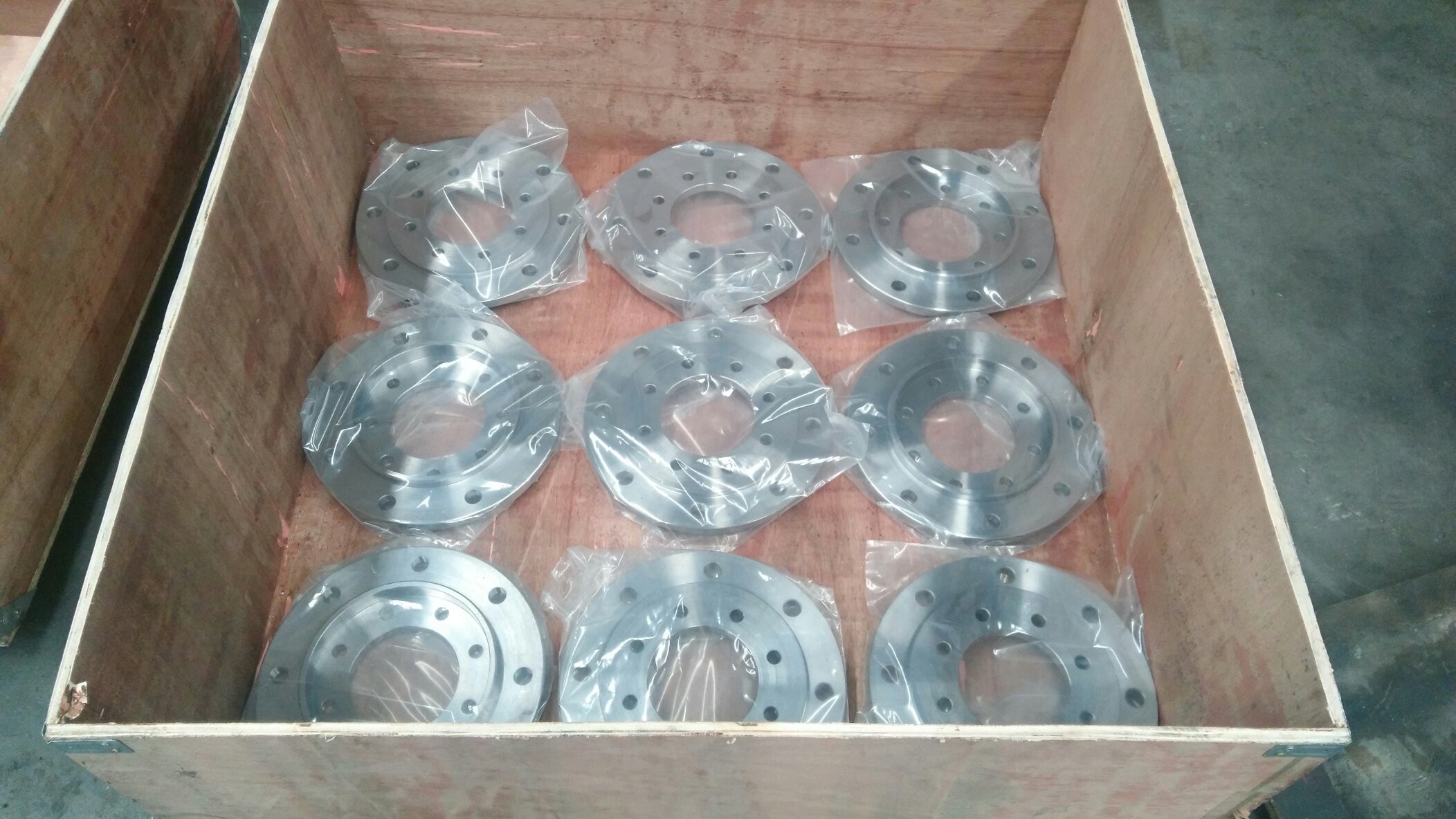

Detalles de empaquetado: paquete estándar de la exportación, o según la petición del cliente
Tiempo de entrega: 1-30 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000000ton

Estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16

descripción
Material: Acero de carbono de 304/304L/316/316L de acero inoxidable, del etc. Tamaño:: DN15-DN600, etc
Presión:: Pn6/10/16/25/40/63, etc. Tratamiento superficial:: caliente antioxidante del aceite sumergido galvanizó
Proceso:: Tratamiento de Forging+machining+heating Estándar:: ANSI, BS, ESTRUENDO, GB, ISO, JIS, JPI, ASME
Alta luz:

Reborde de placa de acero inoxidable EN1092

,

Reborde de placa de acero inoxidable DN150

,

Reborde de placa inoxidable PN16

Introducción de estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16



Reborde, también conocido como el reborde del reborde o reborde. Los rebordes son las partes interconectadas entre los ejes y se utilizan para la conexión entre los extremos de tubo; también se utilizan como rebordes en la entrada y el mercado del equipo para la conexión entre el equipo dos, tal como rebordes del reductor. La conexión del reborde o la junta de reborde refiere a una conexión desmontable en la cual los rebordes, las juntas y los pernos estén conectados el uno al otro como sistema de estructuras de aislamiento combinadas. El reborde del tubo refiere al reborde usado para instalar tubos en la instalación de la tubería, y utilizado en el equipo refiere a los rebordes de la entrada y del mercado del equipo. Hay agujeros en los rebordes, y los pernos hacen los dos rebordes conectados firmemente. Los rebordes se sellan con las juntas. El reborde se divide en el reborde roscado de la conexión (conexión del hilo), el reborde de soldadura y el reborde del clip. Los rebordes se utilizan en pares, los rebordes del alambre se pueden utilizar para las tuberías de baja presión, y los rebordes soldados con autógena se pueden utilizar para las presiones sobre cuatro kilogramos. Añada una junta entre los dos rebordes y sujételos con los pernos. Diversos rebordes de la presión tienen diversos gruesos, y utilizan diversos pernos. Cuando las bombas y las válvulas están conectadas con las tuberías, las partes de estos equipo también se hacen en las formas correspondientes del reborde, también conocidas como conexiones del reborde. Cualquier pieza de la conexión que se emperne en la periferia de dos aviones y se cerró al mismo tiempo generalmente se llama los “rebordes”, por ejemplo la conexión de los conductos de ventilación, tales piezas se puede llamar las “piezas del reborde”. Pero esta conexión es solamente una pieza del equipo, tal como la conexión entre el reborde y la bomba de agua, no es fácil llamar la bomba de agua “piezas del reborde”. Los más pequeños, tales como válvulas, se pueden llamar las “piezas del reborde”



Clasificación
1. según el estándar industrial de la industria química (hectogramo): reborde integral (SI), reborde roscado (Th), reborde de soldadura plano de la placa (PL), reborde de la soldadura a tope del cuello (WN), reborde de soldadura plano del cuello (TAN), reborde de soldadura del zócalo (interruptor), reborde flojo del anillo de la soldadura a tope (PJ/SE), reborde flojo de soldadura plano del anillo (PJ/RJ), alineando la cubierta del reborde (BL), cubierta del reborde (BL) [2].
2. según (enviando y dirigiendo) el estándar industrial petroquímico: reborde roscado (pinta), reborde de la soldadura a tope (WN), reborde de soldadura plano (TAN), reborde de soldadura del zócalo (interruptor), reborde flojo (LJ), cubierta del reborde (no mostrada).
3. según el estándar industrial mecánico (JB): reborde integral, reborde de la soldadura a tope, reborde de soldadura plano de la placa, reborde flojo de la placa del anillo de la soldadura a tope, reborde flojo de soldadura plano de la placa del anillo, reborde flojo del reborde de la placa del anillo que ensancha, cubierta del reborde.
4. según el estándar nacional (GB): reborde integral, reborde roscado, reborde de la soldadura a tope, reborde de soldadura plano con el cuello, reborde de soldadura del zócalo con el cuello, anillo de la soldadura a tope con el reborde flojo del cuello, reborde plano de la soldadura del reborde de la placa, reborde flojo de la placa del anillo de la soldadura a tope, reborde flojo de soldadura plano de la placa del anillo, reborde flojo de la placa del anillo que ensancha, cubierta del reborde.
Material
WCB (acero de carbono), LCB (acero de carbono de la baja temperatura), LC3 (acero de níquel 3,5%), WC5 (1,25% acero de molibdeno del cromo 0,5%), WC9 (2,25% cromo), C5 (molibdeno del cromo 0,5% del 5%), C12 (molibdeno del cromo el 1% del 9%), CA6NM (4 (acero de cromo del 12%), acero inoxidable CA15 (4) (cromo del 12%), CF8M (acero inoxidable 316), CF8C (acero inoxidable 347), CF8 (acero inoxidable 304), CF3 (304L)), CF3M (316L acero inoxidable), CN7M (acero de aleación), M35-1 (Monel), N7M (aleación de Hastel B), CW6M (aleación de níquel de Hasta C), espera CY40 (Inconel).


Método de la conexión


La conexión del reborde es fijar dos tubos, instalaciones de tuberías o equipos en una placa del reborde primero, añadir los cojines del reborde entre las dos placas del reborde, y las sujeta así como los pernos para terminar la conexión. Un poco de instalaciones y equipo de tuberías tienen ya sus propios rebordes, que son conexiones también ensanchadas. La conexión del reborde es un método importante de la conexión en la construcción de la tubería. La conexión del reborde es fácil de utilizar y puede soportar la mayor presión. En la tubería industrial, dentro del hogar, el diámetro del tubo es pequeño, y es presión baja, y las conexiones del reborde no son visibles. Si usted está en un cuarto de caldera o un sitio de la producción, hay tubos y equipo ensanchados por todas partes. [1]
Según el método de la conexión, el tipo de conexión del reborde se puede dividir en: reborde de soldadura plano de la placa, reborde de soldadura plano con el cuello, reborde con el cuello, reborde de soldadura del zócalo, reborde roscado, cubierta del reborde, anillo de la soldadura a tope de la soldadura a tope con el reborde flojo del cuello, reborde flojo de soldadura plano del anillo, reborde de la cara de surco de anillo y cubierta del reborde, reborde plano del diámetro grande, alto reborde del cuello del diámetro grande, placa ciega del ocho-carácter, reborde flojo del anillo de la soldadura a tope, etc.


uso
Porque el reborde tiene buen funcionamiento completo, es ampliamente utilizado en sustancia química, construcción, abastecimiento de agua, drenaje, petróleo, luz e industria pesada, refrigeración, saneamiento, fontanería, protección contra los incendios, energía eléctrica, espacio aéreo, construcción naval y otros proyectos básicos.
Categorías relacionadas
(1) reducción del reborde
Nombre de producto: Reborde del reductor
Parámetros técnicos: según estándares nacionales
Norma de calidad: Fabricado estrictamente de acuerdo con los estándares relevantes formulados por el estado
Especificaciones de producto: DN15-DN2000
Empaquetado del producto: caja de madera u otra
Color del producto: color metálico
Características de producto: resistencia anticorrosión, del ácido y del álcali, vida de servicio larga, etc., cálculo de precio razonable, resistencia lisa de la superficie, del ácido y del álcali, resistencia da alta temperatura, aspecto hermoso, funcionamiento fuerte de la textura.
Proceso de producción: forja total profesional, forjando la fabricación, el corte medio de la placa, el balanceo medio de la placa, el etc.
Método de proceso: el CNC de alta precisión tornea el torneado, el acabamiento ordinario del torno, la soldadura al arco de argón, el etc.
Presión nominal sch5s, sch10s, sch20s, sch30s, sch40s, etc.
Estándar de fabricación: estándar nacional, estándar americano, estándar ruso, estándar japonés, etc.
Material: 201, 304.316.316L.0Cr18Ni9.321.202, etc.
Uso: Ampliamente utilizado en la conservación del agua, la energía eléctrica, la central eléctrica, instalaciones de tuberías, industria, recipiente del reactor, el etc.
Método de la conexión: ensancha la nuez, conexión de perno.
(2) reborde de acero inoxidable
Nombre de producto: Reborde de acero inoxidable
Especificaciones: ″ del ″ ~240 del 1/2 (10-6000)
Clase de la presión: 0.6MPa ~ 32MPa, 150Lb ~ 2500Lb, PN0.25-PN42.0
Material: 304, 304L, 321, 316, 316L, 310S y otros materiales
El ministerio del estándar industrial químico: HG5010-52~HG5028-58, HGJ44-91~HGJ65-91, HG20592-2009 (serie) del PN, HG20615-2009 (serie de Calss)
Usos: calderas y recipientes del reactor, petróleo, sustancia química, construcción naval, farmacéutico, metalurgia, maquinaria, comida y otras industrias.
(3) reborde del recipiente del reactor
Nombre de producto: Reborde del recipiente del reactor
Especificaciones: DN300~3000
Notas del producto: Industria del uso del reborde del recipiente del reactor: HVAC, poder, abastecimiento de agua del edificio, colocaciones del recipiente del reactor, instalaciones de tuberías de la presión.
Categoría de producto: Serie del reborde
Industria del uso: HVAC, poder, abastecimiento de agua del edificio, accesorios del recipiente del reactor, accesorios del tubo de la presión.
Parámetros técnicos del uso
Presión nominal PN, MPa (barra) del sello 0,6 1,0 1,6 2,5 4,0 6,4
Superficie cóncava y convexa (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
Lengua y superficie del surco (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
Avión completo (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800
(4) reborde de soldadura plano
Los rebordes de soldadura planos incluyen los rebordes de soldadura planos de la placa y los rebordes de soldadura planos necked.
Reborde de soldadura plano de la placa (PL)

Los rebordes de soldadura planos son convenientes para las conexiones de tubería de acero con una presión nominal que no excede 2.5MPa. La superficie de aislamiento del reborde de soldadura plano se puede hacer en tres tipos: liso, cóncavo-convexo y lengua-y-surco. El uso del reborde de soldadura plano liso es el más grande. Se utiliza sobre todo cuando las condiciones medias son relativamente suaves, por ejemplo el aire comprimido no-purificado de baja presión y la agua en circulación de baja presión.

Reborde plano del cuello de la soldadura (TAN)
La altura del cuello del reborde de soldadura plano con el cuello es más baja, que mejora la fuerza de la rigidez y de sustentación del reborde. Comparado con los rebordes de la soldadura a tope, la carga de trabajo de soldadura es grande, el consumo de barras de soldadura es alto, y no puede soportar el doblez y fluctuaciones des alta temperatura y de alta presión, repetidos de la temperatura, sino que es más conveniente instalar en sitio, y el proceso de dar una palmada y de frotar a la costura de soldadura puede ser omitido, que es más popular.
(5) soldadura a tope con el cuello (WN)
Rebordes de la soldadura de extremo: Las soldaduras del reborde del cuello se refieren a menudo como rebordes del “alto pivote”. Su propósito es transferir la presión a la tubería, de tal modo reduciendo altas concentraciones de tensión en la base del reborde. Las soldaduras del reborde del cuello son las mejores soldaduras de extremo del diseño que proporcionan los rebordes debido a su valor estructural inherente. Sin embargo, el precio es relativamente alto, porque el proceso de producción del producto es complicado.
Reborde (roscado) roscado: El reborde roscado está conectado con un hilo. Pero el centro del producto tiene el tamaño del hilo correspondiente al tubo. Su ventaja principal es que puede ser montada sin soldar.
Desplazamiento de los rebordes: Resbalando los rebordes tienen un pivote más bajo porque el tubo entra en el solo reborde antes de soldar con autógena. Se suelda con autógena dentro y afuera proporcionar bastante fuerza para prevenir salida.
Lap Flange: Lap Flange es realmente el exacto el mismo reborde de desplazamiento, excepto él es un radio entre el agujero y la raza del reborde. Es necesario que el radio tenga rebordes para acomodar extremos del trozo del revestimiento. Típicamente, los rebordes del revestimiento y los trozos del revestimiento se acoplan juntos en el extremo del sistema de la asamblea.
El reborde de la soldadura del zócalo es un reborde similar del resbalón, a menos que tenga un agujero y un tamaño contrario del agujero. El hacer juego del agujero contrario con el tubo permite que el tubo sea insertado en el reborde similar al reborde de desplazamiento. El diámetro del agujero más pequeño es lo mismo que la identificación para hacer juego el mismo tubo. El confinamiento es un agujero incorporado que actúa como manga del hombro diseñada para que la instalación de tubos permanezca en la parte inferior. Esto elimina cualquier restricción del flujo al usar los rebordes de la soldadura del zócalo.
(6) reborde de soldadura del zócalo (interruptores)
Reborde de soldadura del zócalo

Forma de la superficie de aislamiento: superficie aumentada (RF), superficie cóncavo-convexa (MFM), lengua y superficie del surco (TG), superficie de la conexión del anillo (RJ)
Material: Acero de carbono: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Acero de aleación: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ, 35CrMoV, 45CrMo, etc.
Estándar de fabricación: ANSI B16.5, GB/T9117.1-2000-GB/T9117.4-200, etc.
(7) reborde roscado (TH)
Diámetro nominal roscado del reborde: DN8 ~ presión de funcionamiento DN100: 1,0 ~ (MPa) material roscado placa del reborde 2,5: acero inoxidable, acero de carbono, acero de aleación.
Uso roscado del reborde: conveniente para el hilo que se cierra y que sella de tubos industriales y civiles tales como protección contra los incendios, gas, agua caliente y fría, aire acondicionado, tubos de la presión de aire, tubos de aceite, instrumentos, tubos hidráulicos, etc.
Cubierta del reborde (BL)
La cubierta del reborde, también conocida como reborde ciego, es un reborde sin un agujero en el centro, que se utiliza para sellar el enchufe del tubo. Hay muchos tipos de superficies de lacre, incluyendo superficie plana, superficie convexa, superficie cóncavo-convexa, la lengua y la superficie del surco, y la superficie de la conexión del anillo.
Superficie de aislamiento: superficie plana (FF), superficie aumentada (RF), superficie cóncava y convexa (MFM), lengua y superficie del surco (TG), superficie de la conexión del anillo (RJ)
Materiales de la producción:
Acero de carbono: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Acero inoxidable: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Acero de aleación: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ.
(8) reborde flojo
Reborde flojo del anillo de la soldadura a tope del cuello
El reborde flojo del cuello de la manga de la manga del reborde del anillo flojo de la soldadura a tope, reborde de placa flojo de la manga del anillo de la soldadura a tope, reborde de placa flojo de soldadura plano de la manga del anillo, placa que vuelca el reborde flojo de la manga, además de la reunión las necesidades de la fijación después de la instalación, allí es agujeros en la barra, estos agujeros puede evitar que los pernos aflojen cuando está sujetado a la vibración. Algunos pernos del reborde con las barras pulidas descosidas deben ser finos, llamado los pernos finos del reborde de la barra. Esta clase de perno del reborde es conducente a la conexión de fuerzas variables. Hay pernos de alta resistencia especiales en la estructura de acero, la cabeza será más grande, y el tamaño también cambiará.
Soldadura plana Ring Loose Flange (PJ/SE)
El reborde flojo de soldadura plano de la manga del anillo es un reborde movible, que se hace juego generalmente con los accesorios del abastecimiento y del drenaje de agua (el más común en juntas de dilatación). Los tubos y el equipo están conectados con los pernos. El propósito de usar el reborde flojo de soldadura plano de la manga del anillo es generalmente ahorrar el material. Su estructura se divide en dos porciones. Un extremo de la pieza del tubo está conectado con el tubo, y el otro extremo se hace en un reborde, y la pieza del reborde se envuelve en el reborde. La placa del reborde se hace del material de calidad inferior, y la pieza del tubo se hace del mismo material que el tubo, para ahorrar el material.
Reborde flojo de soldadura plano del anillo:
1. ahorro costes. Cuando el material del tubo es especial y costoso, el coste de soldar con autógena los rebordes del mismo material es alto.
2. Es incómodo para soldar con autógena o procesar o requiere de alta resistencia. Por ejemplo los tubos plásticos, tuberías de acero de cristal y similares.
3. fácil construir. Por ejemplo, no es fácil alinear los agujeros de perno del reborde durante la conexión o evitar que los agujeros de perno del reborde del equipo cambien en el futuro.
Desventajas del reborde flojo de soldadura plano del anillo:
1. presión baja.
2. La fuerza del anillo de soldadura es baja (especialmente cuando el grueso está debajo 3m m)
Estándar de producción flojo de soldadura plano del reborde del anillo:
Estándar nacional: GB/T9112-2000 (GB9113·¿1-2000~GB9123? 4-2000)
Estándar americano: ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, ASÍ PUES, BL, TH, LJ, interruptor)
Estándar japonés: JIS 5K, 10K, 16K, 20K (PL, ASÍ PUES, BL, WN, TH, INTERRUPTOR)
Estándar alemán: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, ASÍ PUES, WN, BL, TH)
El ministerio del estándar industrial químico: HG5010-52~HG5028-58, HGJ44-91~HGJ65-91
Estándar del reborde: HG20592-2009 (serie) del PN HG20615-2009 (serie de Calss)
Estándar mecánico del departamento: JB81-59~JB86-59, JB/T74-1994, JB/T79-94~JB/T86-94
Estándar del recipiente del reactor: NB/T47020-2012~NB/T47027-2012, JB1157-82~JB1160-82 B16.47A/B B16.39 B16.48
Reborde de la cara de surco de anillo y cubierta del reborde

Tablero ciego
Reborde flojo 6 del anillo de la soldadura a tope
Reborde del eslabón giratorio
Reborde del ancla
Soldadura/reborde del revestimiento
Número estándar de solape del reborde de acero marino del soldeo: Este estándar se aplica a los productos del mar y a los productos de la arquitectura naval. Los materiales principales son: acero de carbono, acero de aleación, acero de la baja temperatura, acero inoxidable.

Prueba y dispositivo principales de la inspección

No. Dispositivo Tipo Qty Situación Nota
1 Extremo que apaga la máquina DZJ-I 1 trabajo Prueba
2 Horno de resistencia eléctrica SX2-8-12 2 trabajo Prueba
3 Microscopio metalúrgico invertido 4XCE 1 trabajo Inspección
4 Horno de resistencia de alta temperatura de la caja SX2-4-13 1 trabajo Prueba
5 Duro-probador automático de Rockwell del indicador digital 200HOURS-180 1 trabajo Inspección
6 Probador Brinell electrónico de la dureza THB-3000 1 trabajo Inspección
7 Probador de la dureza de HR-150B Rockwell HR-150B 1 trabajo Inspección
8 Analizador con varios elementos rápido JS-DN328 1 trabajo Inspección
9 Horno de arco voltaico JSDL-8 1 trabajo Prueba
10 Analizador con varios elementos rápido (C y S) JS-DN328 1 trabajo Inspección
11 Termómetro infrarrojo AR872 2 trabajo Inspección
12 Analizador portátil de la composición química AR872 2 trabajo Inspección
13 Dechado del espécimen de la prueba KW30-6 1 trabajo Inspección



Estándar inoxidable forjado del ANSI del reborde de placa de acero EN1092 DN150 PN16 0
