Las abrazaderas de riel de forja forjaron acero de producción 45 con soldadura de abrazadera de junta de riel de pernos

abrazaderas de riel de forja producción forjada 45 acero con pernos soldadura de abrazadera de unión de riel para salvaguardar los defectos del riel

Características de las abrazaderas de riel Kingrail:

Rail Clamp se ha diseñado para eliminar muchas de las desventajas de otros diseños tradicionales de abrazaderas para rieles y proporciona un rendimiento mejorado en todas las condiciones de uso.El diseño de la abrazadera de riel Kingrail es radicalmente diferente al diseño heredado y garantiza un ángulo de torsión previo positivo, de modo que cuando se aprieta el perno, los orificios de los pernos permanecen alineados, lo que elimina el riesgo de que se doblen los pernos.Los pernos permanecen rectos incluso al doble del par recomendado.

En los diseños tradicionales, las abrazaderas giran hacia adentro para obtener apoyo del riel.Como resultado, los orificios de los pernos ya no son concéntricos y el perno tiene una carga de flexión inducida y una cara de contacto en ángulo.En la nueva abrazadera para rieles de Pandrol, la geometría de la abrazadera garantiza el autosoporte de la carga de flexión y el perno no tiene que soportar la carga y tiene una cara de contacto cuadrada.La mayor proporción de tensión del perno da como resultado una mayor fuerza de sujeción.Se ha demostrado que el nuevo diseño proporciona un rendimiento mejorado en todas las condiciones de uso.Como resultado, son posibles velocidades de línea más altas, se mejora la seguridad y hay ahorros considerables tanto en tiempo como en costos.

Fuerza de las abrazaderas de riel:

El aumento de la fuerza de sujeción reduce el deslizamiento del riel debido a los cambios de temperatura
La deflexión vertical mejorada permite velocidades de línea más altas sobre la junta
El perfil autoportante de la abrazadera simplifica la instalación
La acción de sujeción horizontal elimina la flexión de los pernos de sujeción.
Sistema de tuerca anti-aflojamiento Hardlock disponible

Seguridad mejorada
Costo de vida útil y tiempos de instalación reducidos
Compatible con muchos perfiles de riel diferentes
Los pernos se pueden reutilizar a diferencia de otros diseños.
Tensión de riel reducida a través de puntos de contacto más amplios

Ventajas técnicas de las abrazaderas Kingrail

Ángulo de torsión previo positivo El diseño de la abrazadera para rieles garantiza un ángulo de torsión previo positivo para el perno, por lo que los orificios permanecen alineados mientras se aprieta el perno.Las pruebas han demostrado que los pernos se mantienen rectos, sin riesgo de doblarse, incluso con el doble del par recomendado.Mayor fuerza de sujeción Rail Clamp tiene una mayor proporción de tensión de perno y mayor fuerza de sujeción que los diseños tradicionales.Como resultado, se reducen el deslizamiento de la junta del riel y la deflexión de la junta vertical.Autosoporte de la carga de flexión La geometría de la abrazadera garantiza el autosoporte de la carga de flexión, mientras que las cargas reactivas se distribuyen y apuntan al alma del carril.El perno ya no soporta la carga de flexión y tiene una cara de contacto cuadrada.Compatibilidad La abrazadera ha sido diseñada para adaptarse a la mayoría de los perfiles de riel.

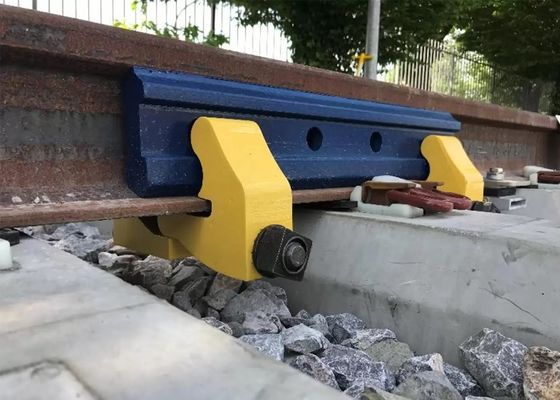

Amplios puntos de contacto Los puntos de contacto están más separados que en los diseños tradicionales, lo que reduce la fricción entre la abrazadera y el pie del riel.Esto aumenta la carga de sujeción y reduce la fuerza sobre el riel y la tensión dentro del borde del pie del riel.Diseñado para una instalación rápida y sencilla El perfil autoportante de la abrazadera facilita la instalación.Los dos perfiles de abrazadera se bloquean debajo del riel y la abrazadera se alinea automáticamente sobre la eclisa.El tiempo de instalación es inferior a dos minutos por abrazadera.Sistema de tuercas antiaflojamiento Hardlock Hay disponible un sistema de tuercas antiaflojamiento Hardlock.

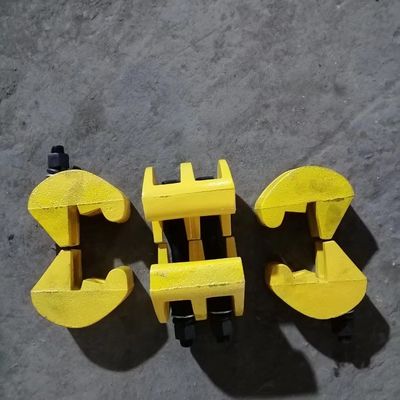

Tiene disponibles simples, dobles y triangulares
